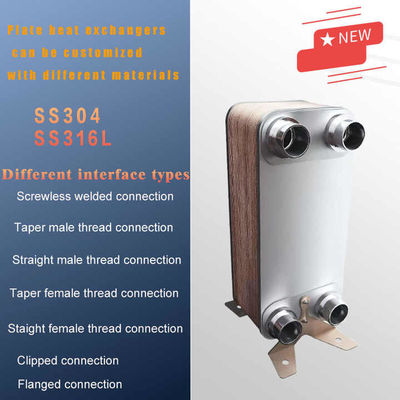

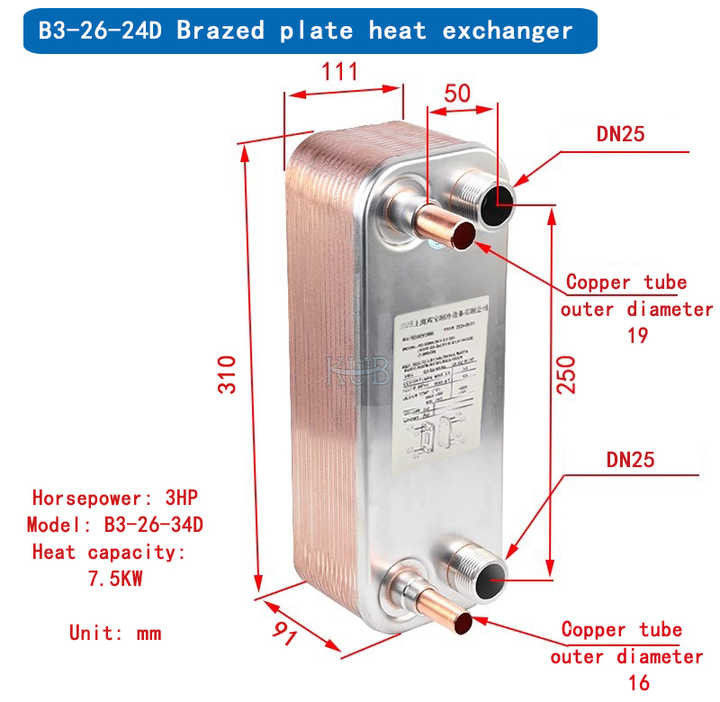

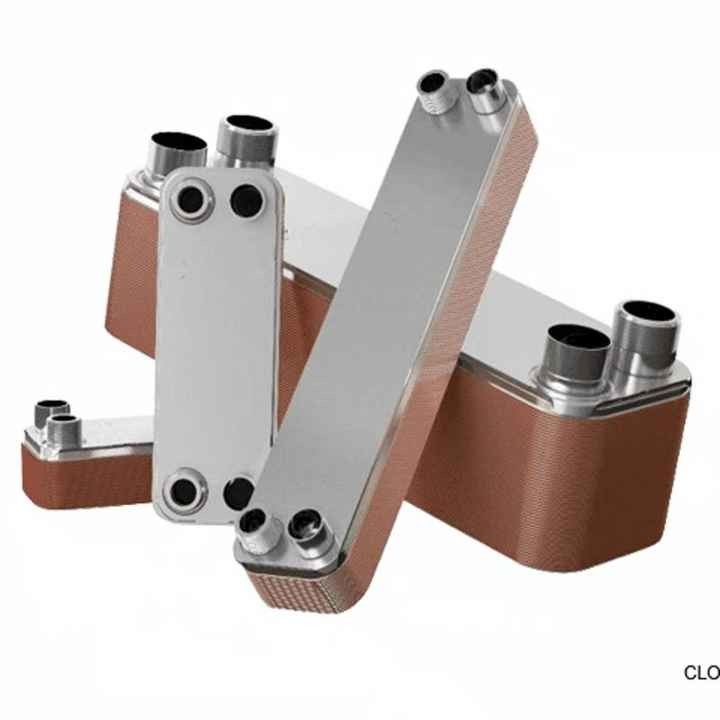

B3-26-34D Ατσάλι 304/316 Ζυγισμένος εναλλάκτης θερμότητας 1HP έως 6HP OEM BPHE Τύπος πλάκας Βιομηχανικός εναλλάκτης θερμότητας για ψυγείο

Δομή προϊόντος

Εγκατάσταση, χρήση και συντήρηση θερμικών ανταλλακτών πλάκας με συγκόλληση

Εγκατάσταση

1Οι θερμοανταλλάκτες πλάκας πρέπει να εγκατασταθούν κατακόρυφα και η οριζόντια ή κλίση εγκατάστασης δεν θα προκαλέσει μόνο σημαντική μείωση της απόδοσης της ανταλλαγής θερμότητας του θερμοανταλλάκτη,αλλά επίσης να αυξήσει την ικανότητα για ψύξη

Εύκολο να προκαλέσει το σχηματισμό πάγου και την απόφραξη στον εναλλάκτη θερμότητας.

2Οι μικροί ανταλλακτές θερμότητας με πλάκες των μοντέλων Β3-014, Β3-015, Β3-020 και Β3-026 (≤ 30 τεμάχια) μπορούν να εγκατασταθούν απευθείας σε αγωγούς.Οι μεγάλοι ανταλλακτές θερμότητας πλάκας των προαναφερθέντων μοντέλων και άλλα μεγαλύτερα μοντέλα πρέπει να τοποθετούνται σε πλάκες απορρόφησης κρούσεων ή να στερεώνονται με μπουλόνια.Εάν μπορεί να εμφανιστούν δονήσεις, πρέπει να χρησιμοποιούνται συνδέσεις απορροφητικές.

3. Εκτός από ειδικές περιπτώσεις σχεδιασμού, κατά τη σύνδεση του εναλλάκτη θερμότητας με το σύστημα,πρέπει να εξασφαλίζεται ότι οι σωλήνες σύνδεσης για την είσοδο και την έξοδο του μέσου θερμής πλευράς και η είσοδος και η έξοδος του μέσου ψυχρής πλευράς συνδέονται προς τα πάνω

Διασφάλιση καλής μεταφοράς θερμότητας μέσω της συγκέντρωσης και αποφυγή σφαλμάτων σύνδεσης.

4Κατά τη συγκόλληση του ανταλλακτή θερμότητας πλάκας και του αγωγού, η επιφάνεια επαφής πρέπει πρώτα να καθαριστεί, το λίπος πρέπει να αφαιρεθεί,και ακατέργαστο αλάτι οξέος (ή σκόνη αργύρου) το παράγοντα συγκόλλησης πρέπει να βουρτσίζεται με βούρτσαΟ χάλκινος σωλήνας πρέπει να εισάγεται στη διεπαφή και να συγκολλείται με μια ασημένια ράβδο συγκόλλησης που περιέχει περισσότερο από 45% ασήμι.με μέγιστη θερμοκρασία που δεν υπερβαίνει τους 650 °C, για συγκόλληση στο ίδιο σημείο συγκόλλησης

Για να αποφευχθεί η εσωτερική οξείδωση, το αέριο αζώτου πρέπει να γεμίζει το εσωτερικό του εναλλάκτη θερμότητας για προστασία.

5:Όταν συγκολλούνται οι μεγάλοι εναλλάκτες θερμότητας πλάκας Β3-095 και άνω με σωλήνες, πρέπει να τυλίγεται ένα υγρό ύφασμα γύρω από την διεπαφή για να αποφεύγεται η έκθεση του εναλλάκτη θερμότητας σε υψηλές θερμοκρασίες.Για τον περιορισμό της θερμαινόμενης περιοχής, πρέπει να δημιουργείται γωνία (συνήθως 30 °) στην άκρη του αγωγού και της διεπαφής και να χρησιμοποιείται συγκόλληση TG ή MG.

Προφυλάξεις για χρήση και συντήρηση

1. Αντιφρακτισμός

Αν ξένα αντικείμενα ή σοβαρή κλίμακα εισέλθουν στα κανάλια του εναλλάκτη θερμότητας, θα συμβεί μπλοκάρισμα του καναλιού.Θα προκαλέσει διάβρωση., η οποία θα καταστρέψει τη δομή του εναλλάκτη θερμότητας και θα οδηγήσει σε εσωτερική διαρροή.είναι απαραίτητο να δίνεται προσοχή στις αλλαγές απώλειας πίεσης του μέσου πριν και μετά τη διέλευση από τον εναλλάκτη θερμότητας ανά πάσα στιγμήΕάν η απώλεια πίεσης αυξηθεί ξαφνικά, η μηχανή πρέπει να σταματήσει εγκαίρως για τον καθαρισμό και τη συντήρηση του εναλλάκτη θερμότητας.ένας νέος εναλλάκτης θερμότητας θα πρέπει να αντικαθίσταται εγκαίρως για να αποφευχθούν μεγαλύτερες απώλειες.

2. Αντιπαγωτισμός

Α. Το αντιψυκτικό πρέπει να χρησιμοποιείται όταν η θερμοκρασία εξάτμισης πλησιάζει το σημείο κατάψυξης στην υγρή πλευρά

Β. Προκειμένου να αποφευχθεί η ένεση του ψυκτικού πολύ μικρής ποσότητας και η χαμηλή θερμοκρασία εξάτμισης,θα πρέπει να γίνεται τακτικός καθαρισμός και συντήρηση για την αποτροπή της σχηματισμού πάγου που προκαλείται από την κλίμακα και την απόφραξη του καναλιού του εναλλάκτη θερμότηταςΔ. Ελαφρύνει το νερό με υψηλή σκληρότητα για να αποτρέψει το σχηματισμό πάγου που προκαλείται από το μπλοκάρισμα των καναλιών του εναλλάκτη θερμότητας λόγω κλίμακας.

Ε, Εγκαταστήστε συσκευές αποστράγγισης και αδειάστε τον εναλλάκτη θερμότητας όταν δεν χρησιμοποιείται για να αποφευχθεί η κατάψυξη στο εσωτερικό του εναλλάκτη θερμότητας λόγω της χαμηλής θερμοκρασίας περιβάλλοντος

F. Εγκατάσταση και χρήση οθόνων φίλτρου με τρύπες μικρότερες από 1 χιλιοστόμετρο για την αποτροπή της είσοδος νημάτων, κοκκίων και μεγαλύτερων αποβλήτων στον εναλλάκτη θερμότητας.και για την αποφυγή σχηματισμού πάγου που προκαλείται από την απόφραξη των καναλιών του εναλλάκτη θερμότητας

Γ. Εγκατάσταση διακόπτη ροής νερού για τη διασφάλιση σταθερής ροής νερού πριν, κατά τη διάρκεια και μετά τη λειτουργία του συμπιεστή, ώστε να αποφεύγεται η ξαφνική διακοπή λειτουργίας της αντλίας νερού κατά τη λειτουργία του συστήματος

H, εγκατάσταση διακόπτη ελέγχου προστασίας χαμηλής τάσης για την αποτροπή χαμηλής πίεσης αναρρόφησης

1Ο ελεγκτής προστασίας θερμοκρασίας πρέπει να εγκατασταθεί μετά την εγκατάσταση της βαλβίδας επέκτασης και να απενεργοποιηθεί ο συμπιεστής όταν η θερμοκρασία
3. Αντικροσία

Α. Για να αποφευχθεί η διάβρωση του εναλλάκτη θερμότητας, πρέπει να εξασφαλίζεται ότι το περιβάλλον στο οποίο το εναλλάκτη θερμότητας είναι εγκατεστημένο και χρησιμοποιείται, καθώς και το μέσο που χρησιμοποιείται για την ανταλλαγή θερμότητας,δεν διαβρώνουν τα μεταλλικά από ανοξείδωτο χάλυβα και χαλκό (η περιεκτικότητα των ιόντων χλωριούχου και των ιόντων θειικού στο μέσο ανταλλαγής θερμότητας γενικά δεν πρέπει να υπερβαίνει τα 100 mg/1).

Β. Χρησιμοποιήστε φίλτρο με τρύπες μικρότερες από 1 χιλιοστόμετρο για να αποφευχθεί η είσοδος νημάτων, κοκκίνων και μεγαλύτερων αποβλήτων στον εναλλάκτη θερμότητας και να προκαλέσει απόφραξη

Γ. Καθαρίστε αμέσως τον εναλλάκτη θερμότητας όταν εμφανίζεται μόλυνση.

Δ. Εξασφάλιση της σταθερότητας της λειτουργίας του συστήματος και αποφυγή διάβρωσης από την πίεση των πλακών του εναλλάκτη θερμότητας που προκαλείται από σοβαρές ή συχνές αλλαγές στην πίεση του αγωγού του συστήματος.

Ε, Όταν το σύστημα σταματά να λειτουργεί και παραμένει αδρανές για μεγάλο χρονικό διάστημα, το υγρό στον εναλλάκτη θερμότητας πρέπει να αποστραγγίζεται
4Καθαρισμός.

Εάν υπάρχει σημαντική πτώση πίεσης κατά τη διάρκεια λειτουργίας των ανταλλακτών θερμότητας πλάκας, αυτό σημαίνει ότι έχει σχηματιστεί κλίμακα.Αν η κλίμακα είναι σοβαρή, χημικές ουσίες που δεν βλάπτουν το μέταλλο από ανοξείδωτο χάλυβα και το μέταλλο χαλκού πρέπει να χρησιμοποιούνται για 24ωρο αντίστροφο καθαρισμό (όπως 5% συγκέντρωση φωσφορικού οξέος ή υπεροξειδίου οξέος, μυρμηκικό οξύ,Καρβοξυλικό οξύΚατά τον καθαρισμό, ο ρυθμός ροής του διαλύματος καθαρισμού πρέπει να ελέγχεται από αντλία νερού υπό πίεση.5-2 φορές το ρυθμό ροής του αρχικού διαλύματοςΜετά τον καθαρισμό, πρέπει να χρησιμοποιείται μεγάλη ποσότητα καθαρού νερού για να ξεπλυθεί το καθαριστικό διάλυμα στο σύστημα πριν από την έναρξη λειτουργίας του συστήματος.
