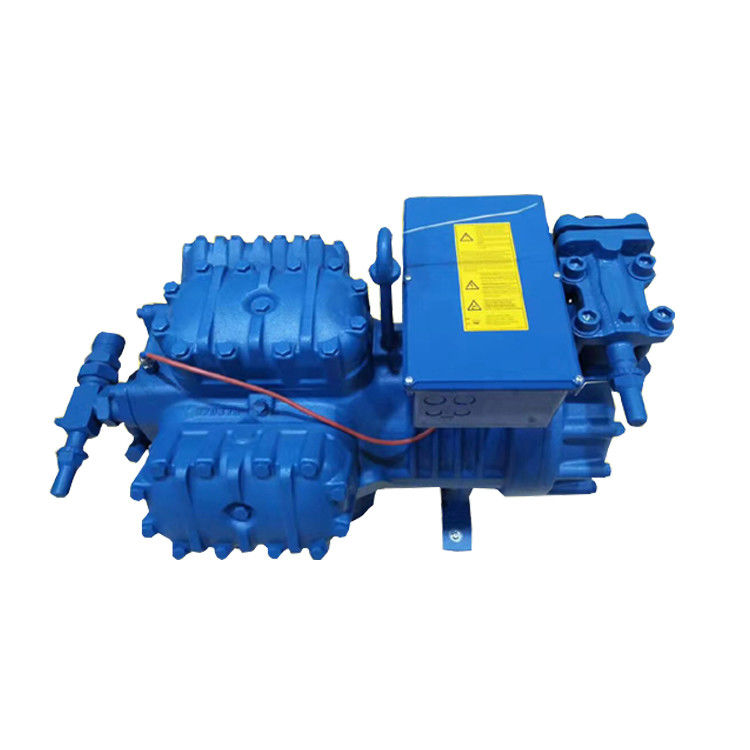

Ημι κλειστός τεσσάρων κυλίνδρων συμπιεστής V20-84Y κρύας αποθήκευσης
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xσυμπιεστής | V20-84Y | Όγκος εξάτμισης | 83.81 μ ³ /h |
---|---|---|---|
Ονομαστική ταχύτητα συμπιεστών | 1450 περιστροφές/λεπτό | Τάση μηχανών | 400 Β/3/50 PWS |
Ονομαστική συχνότητα | 50 Hz | Μέγιστο ρεύμα (MRA) | 42.6 Α |
Κλειδωμένο ρεύμα στροφέων (LRA) | 106.6 Α | Κλειδωμένο ρεύμα στροφέων (LRA), dol | 180.5 Α |
Αριθμός εμβόλων | 4 | Καθαρό βάρος | 180 κλ |
Λαδώνοντας πετρέλαιο | FRASCOLD POE68 | Δαπάνη πετρελαίου | 4 λ |
Υψηλό φως | Τεσσάρων κυλίνδρων συμπιεστής κρύας αποθήκευσης,Ημι κλειστός συμπιεστής κρύας αποθήκευσης,Συμπιεστής V20-84Y κρύας αποθήκευσης |
Frascold τεσσάρων κυλίνδρων συμπιεστής ποιοτικών αγαθών συμπιεστών V20-84Y ημι κλειστός αρχικός
Συμπιεστής ψύξης της Ιταλίας frascold
Εμπειρία, ποιότητα, καινοτομία.
Αυτά είναι τα εμπορικά και βιομηχανικά χαρακτηριστικά των επιχειρήσεων μετά την ηλικία 70 ποιοι έχουν επιτρέψει fracold να επιτευχθεί και να παγιωθεί η κυριάρχη θέση τους στην παγκόσμια αγορά των συμπιεστών κλιματισμού και ψύξης.
εμπειρία
Από τα έτη σφαιρικών δραστηριοτήτων αγοράς ψύξης και κλιματισμού συμπιεστών για να κερδίσει πολλή τεχνική τεχνογνωσία.
ποιότητα
Μέσω της εκτενούς χρήσης των καλύτερων υλικών και των προϊόντων τους, περισσότεροι, πιό αξιόπιστη, αποδοτικότερη και ακριβής ποιοτική δοκιμή, μπορούμε να επιτύχουμε τα υψηλής ποιότητας πρότυπα.
καινοτομία
Στην παραγωγή των συμπιεστών ψύξης, οι καινοτόμες λύσεις αντιμετωπίζουν τις προκλήσεις της αγοράς, και προωθούν συνεχώς τα αποτελέσματα της χρήσης των παγκόσμιας ποιότητας εργαλείων εφαρμοσμένης μηχανικής και σχεδίου στην εξέλιξη.
Τεχνικά στοιχεία
ΣΥΜΠΙΕΣΤΗΣ ΠΡΟΤΥΠΟ |
Κύλινδροι | Μετατόπιση m3/h 50Hz |
Ονομαστική δύναμη (HP) |
Μηχανή έκδοση |
Ανώτατη λειτουργία τρέχων Hz 400V/50 (α) |
Κλειδωμένος στροφέας τρέχων Hz 400V/50 (α) |
Δαπάνη πετρελαίου (litri) |
Συνδέσεις σωλήνων (βαλβίδες με την ύλη συγκολλήσεως conn.) |
Βάρος (κλ) |
Υγιής πίεση σε 1m (DBA) |
||||
Γραμμή αναρρόφησης | Γραμμή απαλλαγής | |||||||||||||
χιλ. | ίντσα | χιλ. | ίντσα | -1 | -2 | |||||||||
V15-59E (ECOinside) | 4 | 58.48 | 15 | 3 | 17.5 | 59.5 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 170 | 65 | - |
V15-59Y | 15 | 2 | 31.1 | 74.8 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 170 | 67 | 67.5 | ||
V20-59Y | 20 | 1 | 35.3 | 106.6 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 174 | 67.2 | - | ||
V15-71E (ECOinside) | 4 | 70.77 | 15 | 3 | 20.2 | 59.5 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 174 | 67.5 | - |
V15-71Y | 15 | 2 | 32.2 | 74.8 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 174 | 67.9 | 68.1 | ||
V25-71Y | 20 | 1 | 43.5 | 118.3 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 184 | 68 | - | ||
V20-84E (ECOinside) | 4 | 83.81 | 20 | 3 | 27.2 | 89.9 | 4 | 42 | 1 ⅝ | 28.6 | 1 ⅛ | 180 | 69.6 | - |
V20-84Y | 20 | 2 | 46.2 | 106.6 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 180 | 71 | 71.5 | ||
V30-84Y | 30 | 1 | 49.2 | 132.6 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 187 | 71.3 | - | ||
V25-93Y | 4 |
93.05 | 25 | 2 | 52.3 | 118.3 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 200 | 71.3 | 71.6 |
V32-93Y | 32 | 1 | 53.1 | 144.5 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 192 | 71.5 | - | ||
V25-103E (ECOinside) | 4 | 102.9 | 25 | 3 | 29.9 | 122.7 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 204 | 70.5 | - |
V25-103Y | 25 | 2 | 52.3 | 118.3 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 204 | 71.3 | 71.6 | ||
V35-103Y | 35 | 1 | 61 | 144.5 | 4 | 54 | 2 ⅛ | 35 | 1 ⅜ | 207 | 71.5 | - | ||
Z25-106E (ECOinside) | 6 | 106.16 | 25 | 3 | 30.2 | 122.7 | 3.7 | 54 | 2 ⅛ | 35 | 1 ⅜ | 220 | 71.5 | - |
Z25-106Y | 25 | 2 | 53.6 | 118.3 | 3.7 | 54 | 2 ⅛ | 35 | 1 ⅜ | 220 | 72 | 72 | ||
Z35-106Y | 35 | 1 | 60.2 | 144.5 | 3.7 | 54 | 2 ⅛ | 35 | 1 ⅜ | 223 | 71.5 | - | ||
Z30-126E (ECOinside) | 6 | 125.72 | 30 | 3 | 33.8 | 122.7 | 7.2 | 54 | 2 ⅛ | 35 | 1 ⅜ | 229 | 72 | - |
Z30-126Y | 30 | 2 | 55.7 | 132.6 | 7.2 | 54 | 2 ⅛ | 35 | 1 ⅜ | 229 | 73 | 73.5 | ||
Z40-126Y | 40 | 1 | 71.9 | 159.2 | 7.2 | 67 | 2 ⅝ | 42 | 1 ⅝ | 240 | 73.2 | - | ||
Z40-154E (ECOinside) | 6 |
154.38 | 40 | 3 | 41.1 | 144.5 | 7.2 | 67 | 2 ⅝ | 42 | 1 ⅝ | 240 | 73 | - |
Z40-154Y | 40 | 2 | 77.9 | 159.2 | 7.2 | 67 | 2 ⅝ | 42 | 1 ⅝ | 240 | 73.6 | 73.8 | ||
Z50-154Y | 50 | 1 | 94.4 | 188.8 | 7.2 | 67 | 2 ⅝ | 42 | 1 ⅝ | 244 | 73.7 | - | ||
W40-142Y | 141.5 | 40 | 1 | 89.3 | 215 | 7.7 | 67 | 2 ⅝ | 42 | 1 ⅝ | 295 | 76.5 | 77.2 | |
W40-168Y | 8 | 167.6 | 40 | 2 | 71.4 | 215 | 7.7 | 67 | 2 ⅝ | 42 | 1 ⅝ | 299 | 76.6 | 77.4 |
W50-168Y | 50 | 1 | 94.8 | 258 | 7.7 | 79.4 | 3 ⅛ | 42 | 1 ⅝ | 305 | 76.7 | - | ||
W50-187Y | 8 | 186.1 | 50 | 2 | 89.1 | 258 | 7.7 | 79.4 | 3 ⅛ | 42 | 1 ⅝ | 311 | 77.5 | 78 |
W60-187Y | 60 | 1 | 103.5 | 326 | 7.7 | 79.4 | 3 ⅛ | 42 | 1 ⅝ | 315 | 78 | - | ||
W60-206Y | 8 | 205.8 | 60 | 2 | 98.8 | 326 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 320 | 79.4 | 80.2 |
W70-206Y | 70 | 1 | 116.8 | 390 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 328 | 79.4 | - | ||
W70-228Y | 8 | 227.77 | 70 | 2 | 109.5 | 390 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 328 | 81 | - |
W75-228Y | 75 | 1 | 128.4 | 417 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 328 | 81 | - | ||
W75-240Y | 8 | 238.02 | 75 | 2 | 115.3 | 417 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 328 | 81 | - |
W80-240Y | 80 | 1 | 135.7 | 417 | 7.7 | 79.4 | 3 ⅛ | 54 | 2 ⅛ | 328 | 81 | - |
1) Μέσο επίπεδο υγιούς πίεσης στην ΑΜ εφαρμογής (- 10°C/45°C)
2) Μέσο επίπεδο υγιούς πίεσης στον ΥΠΟΛΟΧΑΓΟ εφαρμογής (- 35°C/40°C)
ΣΥΜΠΙΕΣΤΗΣ ΠΡΟΤΥΠΟ |
Κύλινδροι | Μετατόπιση m3/h 50Hz |
Ονομαστικός δύναμη (HP) |
Μηχανή έκδοση |
Ικανότητα 50 Hz ψύξης (στοιχεία βασισμένα σε EN12900) | |||||||
R404A / R507A | R407F | R407A | R134a | |||||||||
ΑΜ (1) KW |
Ο ΥΠΟΛΟΧΑΓΟΣ (2) KW |
ΑΜ (1) KW |
Ο ΥΠΟΛΟΧΑΓΟΣ (2) KW |
ΑΜ (1) KW |
Ο ΥΠΟΛΟΧΑΓΟΣ (2) KW |
HT (3) KW |
ΑΜ (1) KW |
|||||
V15-59E (ECOinside) | 4 | 58.48 | 15 | 3 | - | - | - | - | - | - | - | 18.14 |
V15-59Y | 15 | 2 | 29.76 | 10.33 | 28.98 | 7.32 | 26.9 | 6.43 | 32.29 | 18.25 | ||
V20-59Y | 20 | 1 | 28.93 | 8.51 | 28.62 | 6.7 | 26.27 | 5.81 | 32.72 | 18.19 | ||
V15-71E (ECOinside) | 4 | 70.77 | 15 | 3 | - | - | - | - | - | - | - | 21.22 |
V15-71Y | 15 | 2 | 35.31 | 12.26 | 35.99 | 9.55 | 33.3 | 8.4 | 38.11 | 21.69 | ||
V25-71Y | 20 | 1 | 34.78 | 10.51 | 36 | 8.75 | 31.88 | 7 | 37.47 | 20.35 | ||
V20-84E (ECOinside) | 4 | 83.81 | 20 | 3 | - | - | - | - | - | - | - | 25.27 |
V20-84Y | 20 | 2 | 40.69 | 13.5 | 43.88 | 12.03 | 40.88 | 11.02 | 42.85 | 23.39 | ||
V30-84Y | 30 | 1 | 42.17 | 13.16 | 42.96 | 10.92 | 39.34 | 9.54 | 42.68 | 23.61 | ||
V25-93Y | 4 | 93.05 | 25 | 2 | 44.66 | 13.68 | 46.05 | 11.65 | 42.78 | 10.23 | 49.57 | 27.8 |
V32-93Y | 32 | 1 | 45.11 | 12.46 | 45.53 | 10.69 | 41.83 | 9.31 | 48.42 | 25.29 | ||
V25-103E (ECOinside) | 4 | 102.9 | 25 | 3 | - | - | - | - | - | - | - | 31.06 |
V25-103Y | 25 | 2 | 51.6 | 16.05 | 53.28 | 14.51 | 48.53 | 12.66 | 50.4 | 28.01 | ||
V35-103Y | 35 | 1 | 50.43 | 15.96 | 51.93 | 13.18 | 47.24 | 11.44 | 53.93 | 30.46 | ||
Z25-106E (ECOinside) | 6 | 106.16 | 25 | 3 | - | - | - | - | - | - | - | 32.21 |
Z25-106Y | 25 | 2 | 53.91 | 16.53 | 54.34 | 14.36 | 49.97 | 12.61 | 52.88 | 29.21 | ||
Z35-106Y | 35 | 1 | 53.29 | 17.15 | 53.3 | 13.23 | 48.98 | 11.6 | 56.7 | 32 | ||
Z30-126E (ECOinside) | 6 | 125.72 | 30 | 3 | - | - | - | - | - | - | - | 37.2 |
Z30-126Y | 30 | 2 | 61.7 | 19.49 | 64.56 | 17.45 | 59.2 | 15.25 | 65.34 | 35.89 | ||
Z40-126Y | 40 | 1 | 62.14 | 19.2 | 64.15 | 16.29 | 58.81 | 14.21 | 67.1 | 37.63 | ||
Z40-154E (ECOinside) | 6 | 154.38 | 40 | 3 | - | - | - | - | - | - | - | 44.72 |
Z40-154Y | 40 | 2 | 77.73 | 27.44 | 80.36 | 22.2 | 73.42 | 19.33 | 78.72 | 43.52 | ||
Z50-154Y | 50 | 1 | 76.07 | 23 | 79.07 | 20.21 | 72.15 | 17.49 | 80.76 | 44.39 |
(1) ΑΜ = θερμοκρασία -10°C, θερμοκρασία 45°C, θερμοκρασία 20°C εξάτμισης συμπύκνωσης αερίου αναρρόφησης, χωρίς υγρό
(2) ο ΥΠΟΛΟΧΑΓΟΣ = θερμοκρασία -35°C, θερμοκρασία 40°C, θερμοκρασία 20°C εξάτμισης συμπύκνωσης αερίου αναρρόφησης, χωρίς υγρό
(3) HT = θερμοκρασία 5°C, θερμοκρασία 50°C, θερμοκρασία 20°C εξάτμισης συμπύκνωσης αερίου αναρρόφησης, χωρίς υγρό
σημειώσεις:
(1) συντελεστής μετατροπής 60Hz = 1,2 φορές
(2) μέγιστο λειτουργούν ρεύμα της καλωδίωσης PWS των προτύπων του S, Β, Ζ και W [400V]
(3) ρεύμα κλειδώματος άξονων της καλωδίωσης PWS των προτύπων του S, Β, Ζ και W
(4) κατά επιλογή των επαφέων, τον καλώδια και οι θρυαλλίδες, παρακαλώ εξετάζουν το μέγιστο λειτουργούν ρεύμα
(5) γεμίζοντας συνθετικό πετρέλαιο σημείου εισόδου
(6) βαλβίδα στάσεων με την ενωμένη στενά ένωση
(7) βάρος δικτύου συμπεριλαμβανομένης της βαλβίδας στάσεων, του πετρελαίου ψυκτικών ουσιών και του λαστιχένιου μαξιλαριού απόσβεσης
Σε μερικές εφαρμογές, είναι απαραίτητο να περιοριστεί το φάσμα των συχνοτήτων. Ιδίως, η υψηλότερη συχνότητα εξαρτάται από το μέγιστο λειτουργούν ρεύμα (MRA) που υπολογίζεται από τον ακόλουθο τύπο. Για την απόδοση του συμπιεστή υπό κάθε πιθανό όρο κάθε συχνότητας και του ανώτερου ορίου, παρακαλώ ελέγξτε frascold/λογισμικό επιλογής του Φούτζι Howe.
